Standard Group of Companies est un spécialiste de la fabrication d'équipements de traitement tels que les réacteurs et les filtres sécheurs Nutsche agités (ANFD). En tant que tel, Schematic conçoit, fabrique et installe des systèmes d'isolateurs à barrière sur mesure, spécifiques au client et conformes aux normes cGMP et cGAMP sur ce type d'équipement, le cas échéant.

Utilisé pour les matériaux provenant des filtres sécheurs à agitateur nutsche.

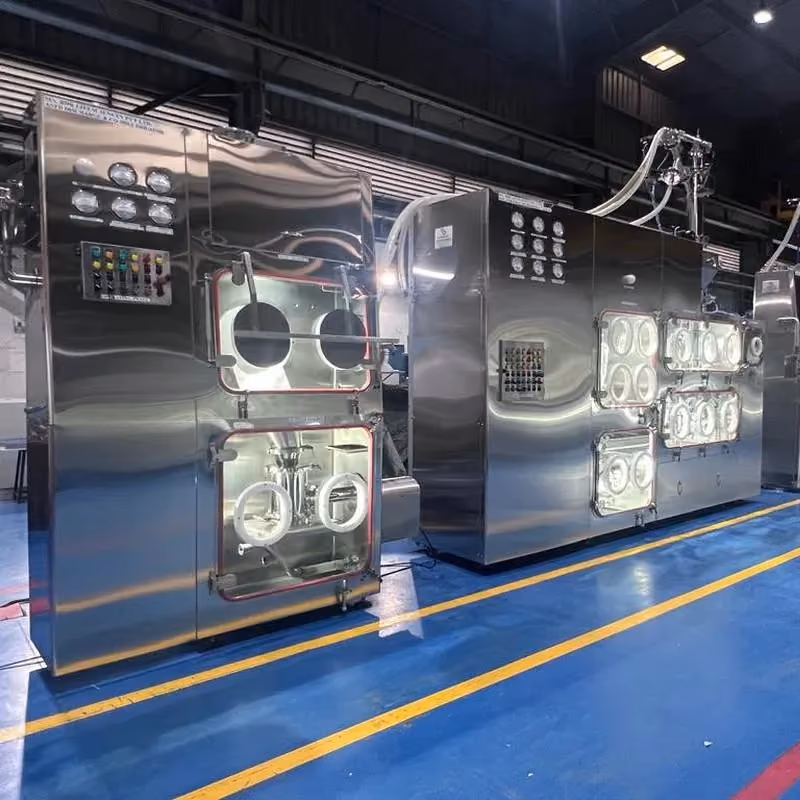

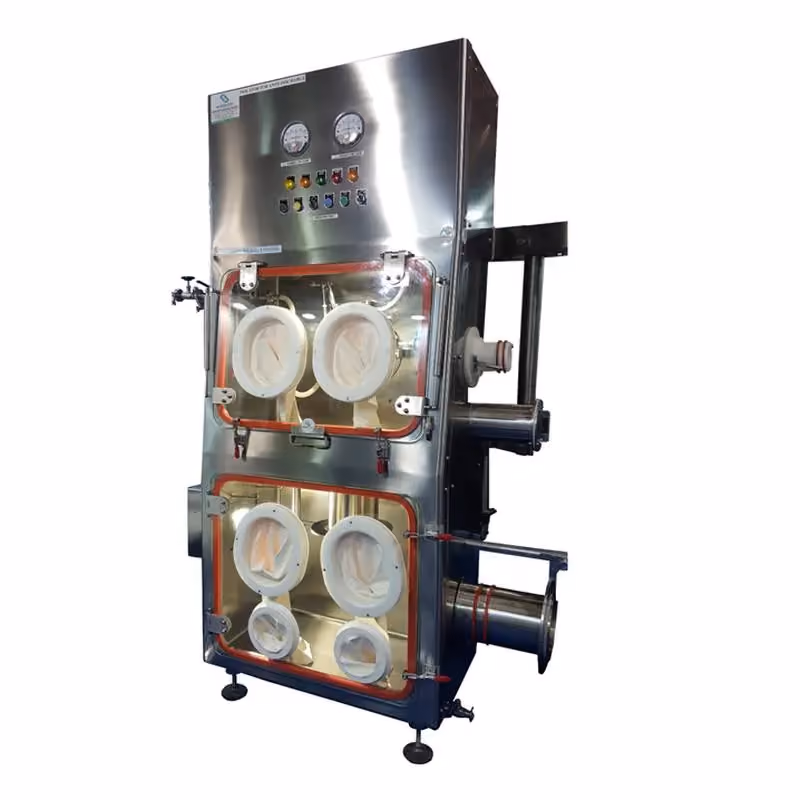

Pour les ANFD, nous fabriquons des systèmes d'isolateurs à barrière rigide avec un environnement interne à pression négative ou positive en fonction du média traité.

Nos isolateurs ANFD à barrière négative (-ve) sont essentiels lorsque le fluide utilisé est dangereux ou présente un niveau de toxicité inacceptable. Cela permet également de créer un environnement sans risque pour l'opérateur, car les vapeurs puissantes sont évacuées vers l'échappement filtré du système plutôt que vers l'opérateur. Cette conception est la norme par défaut pour les applications ANFD. Toutefois, si nécessaire, nos isolateurs à barrière positive (+ve) peuvent être fournis lorsque des contaminants externes ne peuvent pas pénétrer dans la substance traitée.

Les modèles ANFD de notre groupe sont dotés d'un agitateur de mélange différentiel et d'une pale qui se déplace verticalement pour assurer un mélange complet. L'agitateur du filtre déshydrateur est constitué d'une série de pales courbes et tranchantes qui permettent la pénétration du mélange dans les gâteaux difficiles sans stress excessif du produit. Il peut être fourni dans une large gamme de matériaux, y compris l'Hastelloy. Cliquez ici pour en savoir plus sur les avantages opérationnels de notre solution clé en main.

Demande de renseignements

Caractéristiques de la conception

  • Barrière isolante ANFD intégrée - Fixée en permanence ou amovible
  • Construction robuste en acier inoxydable 316 avec des coins entièrement soudés, à grand rayon et polis.
  • Filtres HEPA de type "push-push" remplaçables en toute sécurité sur les évents d'entrée et de sortie
  • cGAMP - Contrôlé par PLC/HMI - Contrôleur de pression numérique ou contrôleur électrique pour maintenir une pression constante
  • Nettoyage en place intégré / lavable pour atteindre tous les coins de la chambre
  • Balance intégrée, filtre Nutsche, sécheur à plateaux sous vide, port de revêtement continu et chargeur de tambour.
  • Flux d'air laminaire
  • Contrôle de l'oxygène / Inertisation de l'azote
  • Documentation complète - FDS, DQ, FAT, IQ, OQ, OMM, test d'étanchéité, Lux, bruit, renouvellement de l'air, intégrité des filtres, test des gants et OEL.
  • Intégration avec le RTP pour un transfert sûr et rapide
  • Vanne papillon divisée pour un transfert sûr des matériaux
  • Chambres multiples ou uniques
  • Systèmes de levage/abaissement des isolateurs pour le confort de l'opérateur
  • Jusqu'à OEB-5 CatégorieConfinement.
  • Accès complet à la zone intérieure.
  • Double filtration des gaz d'échappement.
  • Contrôle automatique de la pression de la chambreSystème.
  • Spirale flexible rétractable pour le lavage.
  • L'accès à l'isolateur est verrouillé par l'état de marche de l'agitateur.
  • Grattoirs extensibles pour le déchargement des matériaux ANFD.
  • Le bouchon ANFD doit être manipulé à travers la chambre d'isolation.
  • ANFD Plaque de déchargement dans la chambre d'isolement pour faciliter l'écoulement du matériau.

Spécifications techniques

  • ISO 14644-1 : classe ISO 5 (classe 100, grade A)
  • Alarme de rupture de confinement
  • Alarme de basse pression et de haute pression
  • Alarme d'étouffement du filtre
  • Système de portes verrouillées
  • Filtres HEPA
  • Fourni à toutes les catégories de VLEP VLEP 1-5 (voir tableau)
  • Système de vide léger (100 Pa)
  • Conception du système de transfert en fonction de l'application (en option)
  • Bennes à tambour manuelles (automatique en option)

Environnement ISO-8 à l'intérieur.

MOC SS 316 L/ StanCoat-100/ETFE Coating/ Hastelloy.

Accès à la zone intérieure par les ports de gants.

Miroirs SS pour voir les coins et les bords.

Préfiltre lavable.

Habillage complet de la face avant pour l'aspect esthétique de l'isolateur.

Échantillon de matière séchée dans l'isolateur.

Dangers OEL

Les catégories de danger OEL standard de l'industrie et leurs descriptions sont indiquées ci-dessous. Schematic peut fournir des isolateurs à barrière pour toutes les catégories OEL indiquées.

VLEP 1 - Nocif et/ou faible activité pharmacologique

VLEP 2 - Activité pharmacologique nocive et/ou modérée

VLEP 3 - Modérément toxique et/ou activité pharmacologique élevée

VLEP 4 - Toxique et/ou très forte activité pharmacologique

VLEP 5 - Extrêmement toxique et/ou activité pharmacologique extrêmement élevée

Avantages opérationnels

  • Déchargement en toute sécurité des contenus traités par l'ANFD
  • Suppression effective du CAKE
  • Visibilité claire pendant le fonctionnement et le nettoyage
  • Sécurité de l'opérateur - sas, portes et visières entièrement verrouillés
  • Milieux de traitement non contaminés
  • cGAMP - Alarmes et mesures de sécurité en cas de violation

Applications

Le filtre sécheur Nutsche agité (ANFD) est une technique de filtration utilisée dans des applications telles que ;

  • Textiles et teintures
  • Peintures, vernis et revêtements de surface
  • Production pharmaceutique
  • Traitement des eaux usées
  • Industrie de l'API.
  • Industrie chimique.
  • Particulièrement utilisé pour manipuler des produits chimiques très puissants.
  • Particulièrement utilisé pour la manipulation de matières dangereuses.

Options d'approvisionnement

  • Conception spéciale pour les produits sensibles à la lumière.
  • Système de contrôle de l'oxygène à l'intérieur.
  • A l'intérieur des systèmes contrôlés par Rh.
  • Systèmes de contrôle de la température intérieure.
  • Systèmes WIP et CIP
  • Finition de la surface en mat ou en miroir.
  • Peut être intégré à une balance.
  • Intégration du RTP.
  • Intégration de la corbeille
  • Intégration de la bouteille en poly.
  • Conception personnalisée basée sur les besoins spécifiques de l'utilisateur.
  • Le corps de l'isolateur est soudé à l'ANFD ou peut être démontable.
